Feuchte Wände und die Trockenlegung feuchter Keller

Feuchte Kellerwände ist ein bekanntes Problem. In diesem Beitrag werden die bauphysikalischen Zusammenhänge zwischen Temperatur, Feuchtigkeit, Materialeigenschaften und sinnvolle Möglichkeiten der Austrocknung feuchter Kellerwände dargestellt.

1. Einleitung

Trockenes Mauerwerk ist eine Grundvoraussetzung für ein Gebäude, welches für eine Nutzung als Wohn-, Arbeits- und Lagerstätte vorgesehen ist. In einzelnen Fällen ist eine bestimmte Feuchtigkeit erwünscht. Zum Beispiel bei der Pilzzucht oder Kellerräume, die für die Lagerung von Lebensmittel, wie Kartoffeln, Äpfel usw., vorgesehen sind. Dies wurde in der Bauausführung berücksichtigt. Andere Gebäude beziehungsweise Bauteile werden einer hohen Feuchtebeanspruchung ausgesetzt, wie Kühlhäuser und Schwimmhallen.
Alle Bauteile, die einer höheren Feuchtigkeit ausgesetzt werden, unterliegen unerwünschten chemischen und physikalischen Prozessen, die das Bauteil über mehr oder weniger lange Zeit zerstören, wie Kristallisations- und Hydrationsdruck sowie Taupunkt im Winter (gefrieren und tauen). Ebenso wird die Wärmeleitfähigkeit erhöht, was wiederum einen erhöhten Wärmefluss mit höheren Heizkosten bedeutet. Diese feuchten Wandflächen kühlen schneller ab als die benachbarten trockenen Flächen, die Folge ist eine Gefährdung durch Kondenswasserbildung, welche oft durch die Schimmelpilzbildung erkennbar ist.

Aufsteigende Feuchtigkeit, Salzbelastung und Kondenswasserbildung
Aufsteigende Feuchtigkeit, Salzbelastung und Kondenswasserbildung

Deshalb ist es wichtig, gegen die Feuchtigkeitsbildung anzugehen, beziehungsweise eine Trockenlegung von Wänden durchzuführen. Häufig kann übermäßige Feuchtigkeit der Wände zunächst im Keller festgestellt werden. Von dort aus steigt die Feuchtigkeit nach oben und verbreitet sich im schlimmsten Fall über sämtliche Wände. Zur Trockenlegung können verschiedene Methoden eingesetzt werden.

Bekannte Verfahren zur Mauerwerkstrockenlegung sind die Vertikal- und Horizontalverfahren. Die haben die Aufgabe, die Feuchtigkeit vom Bauteil fernzuhalten. Nachträglich angebrachten oder der Ersatz der altersbedingten oder mechanisch zerstörten Sperrschichten verhindert das erneute Eindringen von Wässern. Keinen Schutz bieten diese bei einer Kondensatbildung an der Wandoberfläche, die oft gerade im Kellermauerwerk mit einer erhöhten hygroskopischen Wirkung der Mauersalze verbunden ist.

Kondensatfeuchtigkeit und Salzbelastung
Bei diesem Beispiel sieht man sehr deutlich die Kondensatfeuchtigkeit und Salzbelastung (Meeresluft)

Vorhandene Mauerfeuchtigkeit kann bei günstigen Bedingungen nur langsam entweichen. Durch eine gezielte Trocknung können wesentlich schneller Erfolge erzielt werden.

In porösen Baustoffen finden Wassertransporte statt, welche durch Diffusion und Kapillartransporte nicht vollständig geklärt werden können. Betrachtet man die atomare Ebene, so bestehen die kleinsten Teilchen der Atome aus Wellenmuster, welche aus Informationen zu Definitionen werden. In einem porösen Baustoff findet zwischen den Atomen (und Molekülgruppen) des Baustoffs und des Wassers ein Austausch der Schwingungsinformationen statt. Siehe hierzu den Artikel Baustoffe und Energie. Das scheint auch der Grund dafür zu sein, warum Durchfeuchtungs- und Trocknungsprozesse sich nicht 100%-ig besonders bei künstlichen Baustoffen und mehrschichtigem Aufbau (z. B. Betonwände mit Wärmedämmung aus Styropor) einschätzen lassen. Bei einigen Gebäuden ist die Anwendung von konventionellen Trocknungsmaßnahmen erfolgreich und bei anderen unter scheinbaren gleichen Bedingungen können nicht diese Erfolge erzielt werden.

In den nachfolgenden Punkten werden die bauphysikalischen Zusammenhänge zwischen Temperatur, Feuchtigkeit im Mauerwerk, Materialeigenschaft und Austrocknung sowie die Möglichkeiten der Trocknung dargestellt werden.

2. Feuchtigkeit

Der Feuchtigkeitsaustausch zwischen einem Bauwerksteil und seiner Umgebung geht auf verschiedene Arten vor sich:

Die Vorgänge verlaufen gleichzeitig. Verantwortlich für jede Feuchtigkeitsbewegung ist der Potenzialunterschied im Konstruktionsquerschnitt. Dabei kann das Wasser in einem Bauteil oder Baustoff lange Zeit bewegungslos beharren, aber auch in Bewegung geraten und zur Oberfläche des Bauteils transportiert werden. Wenn es dort verdunsten kann, wird ein Austrocknungsprozess eingeleitet, und der Feuchtigkeitsgehalt nimmt ab. Die Richtung und Effektivität eines derartigen Wassertransportes hängen von gegebenen physikalischen Randbedingungen, vorhandenen Feuchtigkeitsverteilungen im Stoff und der Zellstruktur ab. So beträgt zum Beispiel der kritische Feuchtigkeitsgehalt von Ziegelmauerwerk 1,5 bis 2,5 Vol.%, die des Gasbetons etwa 18 Vol-%. Die Zellkonstruktion ergibt auch ein sehr unterschiedliches Feuchtigkeitsverhalten. (/1/ S. 93)
Stehen erdberührende poröse Baustoffe direkt mit dem Wasser (Grundwasser) in Kontakt, so dringt das Wasser in flüssiger Form unter hydrostatischem Druck in die Poren ein. Diese Schwerkraft wird als Sickerströmung bezeichnet.

3. Transportrichtung

Wasser im Kern einer Außenwand kann ebenso nach außen wie nach innen gefördert werden. Es wird sich nach der Seite hinziehen, wo die angrenzende Luft eine schnelle Verdunstung ermöglicht. Dabei wird die Richtung mit einer niedrigen relativen Luftfeuchtigkeit bevorzugt. Jedoch bestimmt das Kapillarsystem des Stoffes nicht nur die Transportmenge, es kann auch die Transportrichtung beeinflussen.
Jeder Transport in flüssiger Phase ist quantitativ um ein Vielfaches dem Feuchtetransport in dampfförmiger überlegen. Erfolgt eine Austrocknung nur durch den Transport dampfförmiger Feuchte (Diffusion), so dauert dies Monate oder sogar Jahre.

Die Richtung der Diffusion wird von dem absoluten Feuchtegehalt der Luft bestimmt. Sie ist nicht abhängig von der Richtung des Wärmestroms, sie kann dieser entgegengesetzt gerichtet sein. Der Wärmestrom folgt dem Temperaturgefälle und der Dampfdruck dem Dampfdruckgefälle. Diese wird durch die niedrigere absolute Feuchte bestimmt. Zum Beispiel im Winter ist diese bei der kalten Außenluft geringer, daher sind der Wärme- und der Dampfstrom nach außen gerichtet. (/1/ S. 94, /6/ S. 13)

4. Feuchtigkeit im Mauerwerk

Mauerfeuchtigkeit oder auch praktischer und rechnerischer Feuchtegehalt bezeichnet den Feuchteanteil, der sich allmählich in allen kapillarporösen Bauwerksteilen als Durchschnittswert einstellt. Maßgebend sind die klimatischen Gegebenheiten und die Zellstruktur des Stoffes.

Bei der gespeicherten Feuchtigkeit in einer Außenwand handelt es sich um einen ständig veränderlichen Prozess. Es ist daher schwierig, den durchschnittlichen Feuchtegehalt anzugeben. Die außenklimatischen Bedingungen, wie Standort an der Küste oder im Binnenland, die Beanspruchung durch Schlagregen usw. Wirken hier entscheiden ein, sodass bei gleichem Mauerwerk eines Gebäudes je Ausrichtung vollkommen unterschiedliche Feuchteverteilungen vorliegen können. Dies wirkt sich begünstigend auf den Wärmestrom aus, sodass eine Wärmebrücke entsteht. Die Temperatur der Wandoberfläche wird niedriger und es kann sich Kondensat an der Innenoberfläche anlagern. Dies erfolgt, wenn die Luft im Raum eine bestimmte relative Luftfeuchte besitzt.

Als hygroskopische Gleichgewichtsfeuchtigkeit wird der Zustand bezeichnet, bei dem ein Stoff entsprechend seiner hygroskopischen Eigenschaften die maximal mögliche Wassermenge aus der Raumluft aufnehmen kann, und zwar bezogen auf den momentanen Wassergehalt (siehe Tabelle 1). Mitbestimmend für die Größe dieser hygroskopischen Gleichgewichtsfeuchte ist ferner die Anzahl der Mikroporen im Baustoff. Gerade unsere hauptsächlichen Wandbaustoffe, Ziegel, Mörtel, und einige Natursteine, besitzen aber einen hohen Anteil an Mikroporen. Eine salzhaltige Wand aus den genannten Baustoffen wird also ein Vielfaches des Wassers aufnehmen, das eine gleiche, aber nicht salzbelastete Wand enthält.
Die hygroskopische Feuchtigkeit wird oft bei der Sanierung feuchter Wände nicht berücksichtigt.
Selbst nach erfolgreicher Sanierung, also bei tatsächlich hundertprozentig wirksamer horizontaler Absperrung, wird eine salzhaltige Wand entsprechend ihrer hygroskopischen Eigenschaft stets Wasser aus der Luft aufnehmen. Es kommt aber nicht nur zu dieser Wasseraufnahme, sondern entsprechend der stets wechselnden Luftfeuchtigkeit immer wieder auch zu Feuchtigkeitsabgabe und neuer Feuchtigkeitsaufnahme.
In einer salzhaltigen Wand findet trotz ihrer Trockenlegung weiterhin eine mechanische Zerstörung durch den Kristallisations- und den Hydratationsdruck statt. Die durchgeführte und eigentliche Trockenlegungsmaßnahme ist bis zu einem bestimmten Grad sinnlos. Bei salzbelasteten Baustoffen ist vor den Trockenlegungsmaßnahmen durch Laboruntersuchungen die Höhe der Versalzung qualitativ und quantitativ zu ermitteln. (/3/ S.30)

Tabelle 1: Maximale Wasseraufnahme von ausgewählten Baustoffen

Material Rohdichte kg/m3Porosität Vol.% Wasseraufnahme Vol.%
Vollziegel 1610 40 21
Hochlochziegel 930 52 24
Kalksandstein 1750 43 25
Beton 1950 26 22
Gasbeton 610 6939
Granit 2620-2850 0,4-1,5 0,4-1,4
Quarzsandstein 2640-2720 0,4-25 0,5-24
Marmor 2700-2900 0,5-2,0 0,4-1,8

5. Kritischer Feuchtegehalt

Als kritischen Feuchtegehalt bezeichnet man die Wassermenge, die die untere Grenze für den möglichen kapillaren Wassertransport gilt. Unterhalb dieses Feuchtigkeitsgehaltes kann kein kapillarer Wassertransport stattfinden.
Für jeden porösen Baustoff ergibt sich entsprechend seiner Kapillarstruktur ein anderer Wert. Bei Gasbeton beträgt dieser kritische Feuchtigkeitsgehalt 18 bis 25 Vol.-%. Die bei Ziegeln liegt zwischen 2,5 und 5,0 Vol.-%. und für Kalksandsteine 14 Vol.-%. Unter normalen Nutzungsbedingungen erreichen die meisten Baustoffe ihren spezifischen kritischen Feuchtegehalt nicht.(/7/ S. 34) Dies ist nur bei hohen Feuchtebelastungen, wie schadensverursachende Defekte möglich oder wenn die umgebende Raumluftfeuchte über eine lange Zeit sehr hoch ist.

Bild 1 Es wird die Abhängigkeit der Luftfeuchtigkeit und Mauerfeuchtigkeit bei verschiedenen Baustoffen dargestellt. (/6/ S. 12)

Abhängigkeit der Luftfeuchtigkeit und Mauerfeuchtigkeit bei verschiedenen Baustoffen

6. Luftfeuchte

Relative trockene Luft hat selten die Neigung, Tauwasserfilme zu bilden. Hingegen können bei relativ feuchter Luft an Gebäudeecken oder Fensterlaibungen Schimmelpilzbeläge entstehen.
Die Grenze, wann ist Luft trocken, ist nicht genormt, die Grenzen sind fließend. Hierfür kann gelten:

Tabelle 2: Zuordnung der Feuchtigkeit

Trocken j < 50%, bei pi > 1150 Pa,
normalfeucht j = 50 ... 60 % bei pi > 1150 .. 1400 Pa
feucht j > 60 ... 75% bei pi > 1400...1750 Pa
nass j >75% bei pi > 1750 Pa.

(pi -Werte für Raumtemperaturen von 18 bis 22 ºC.)

Entscheidend für den Austrocknungsprozess ist die absolute Feuchtigkeit der Luft, also die Wassermenge, die die Luft bei einer bestimmten Temperatur aufnehmen kann (Tabelle 3). (/1/ S. 97)

Lufttemperatur in ºC Feuchtigkeitsgehalt g/m³
- 201,05
- 101,58
04,98
67,28
109,39
1613,59
2017,22
2421,68
3030,21
4050,91

Wird wärmere feuchte Luft durch eine kühler ausgetauscht, so sinkt die absolute Feuchte. Bei der Erwärmung dieser Luft verringert sich dann auch die relative Feuchtigkeit. Die Bauteile und Einrichtungsgegenstände in diesem Raum geben schnell ihre Feuchtigkeitsteilchen an die Raumluft ab.

7. Kondensatbildung

Die Kondensatbildung erfolgt, wenn eine feuchte oder nasse Raumluft vorhanden ist und einzelne Bauteile eine niedrige Oberflächentemperatur aufweisen. Zum Beispiel ist bei einem feuchten Mauerwerk die Wärmeleitfähigkeit höher als bei einem trocknen. Hier kann sich Kondensatwasser an der Oberfläche bilden. Diese Feuchtigkeit wird vom Mauerwerk aufgenommen. Damit verändert sich wiederum die Wärmeleitfähigkeit. Unter Umständen kann dadurch das Mauerwerk vollständig durchnässt werden. Solche Fälle liegen sehr oft in Kellerräumen und im unteren Wandabschnitt von nachträglich ausgebauten Kellerräumen für Wohnzwecke vor. Hier wirken noch zusätzlich andere Ursachen für die Mauerfeuchtigkeit, wie Mauersalze und von der Seite einwirkende beziehungsweise aufsteigende Feuchtigkeit.
Daneben kann sich in Hohlräumen im Mauerwerk beziehungsweise Bauteilen eine Konvektion durch ein Temperaturgefälle herausbilden. Die eingeschlossene Luft ist immer relativ sehr feucht. Daher sollten Hohlräume vermieden werden.

Neben dem bereits genannten Kondensatwasser an der kühleren Wandoberfläche haben wir auch die Bildung von Kernkondensaten. In der Regel geben die Außenbauwerksteile in der warmen Jahre Zeit mehr Feuchtigkeit ab, als im Winter gebildet wird.
Der Wasserdampf diffundiert im Winter in Richtung Dampfdruck- und Temperaturgefälle. Befindet sich im Wandaufbau noch zusätzlich Wasser (Kondensat oder durch andere Durchfeuchtung), so versucht auch dieses, aus der Wand herauszukommen. Damit ergibt sich ein Verflechtungsprozess mit gleich gerichteter oder entgegengesetzt verlaufender Bewegung (Bild 2).

Bild 2 Folgen der Wasserdampfdiffusion (/1/ S. 100)
a) Aufbau einer Kondensationszone nach diffusionstechnischen Kriterien.
b) Die K-Zone verbreitert sich durch Kapillarsog zu einer Feuchtezone, die Feuchte im Einströmbereich zieht sich nach innen, die im Ausströmbereich nach außen hin
1 ist trocken, 2 Diffusionsstrom ist nach außen gerichtet, wird jedoch überlagert, 3 Dampf- und Wärmestrom gleiche Richtung, 4 trocken Befeuchtung und Trocknung erfolgen zur gleichen Zeit.

Dampfdruckverteilung im Mauerwerk

Überlagert sich der Dampfteildruck pi mit dem temperaturabhängigen Dampfsättigungsdruck ps, so verlagert sich der Schwerpunkt der Feuchtezone nach innen (Bild 3). Je nach Stoffart sind Feuchtigkeitsmengen und Breite der Feuchtezone unterschiedlich.

Bild 3 Wand, einen feuchten Raum begrenzend. Die innere Oberfläche liegt bereits in der Feuchtezone. /2/

Die Kernfeuchtigkeit verlagert sich bis an die Innenseite

Wird ein normalfeuchtes Raumklima angenommen, so kann bei einer vertikalen Außenwandabdichtung die Feuchtigkeit nur nach innen hin verdunsten. Zum Beispiel bei der äußeren Vertikalabdichtung des Kellermauerwerkes (Bild 4) oder auch bei einer schlecht ausgeführten Thermohaut. Da bei einer äußeren Vertikalabdichtung im Gründungsbereich keine Sickerströmung von der Seite erfolgt, verändert sich auch der Feuchtigkeitsverlauf (Bild 5).

Bild 4 Außenwandkonstruktion mit Vertikalabdichtung (/1/ S. 101)
1 Wärmestrom, 2 Wasserdampfstrom, 3 Kapillarbewegung, 4 Feuchtestaubereich, 5 entlastende Verdunstung durch kapillare Wasserrückführung

Außenwandkonstruktion mit Vertikalabdichtung

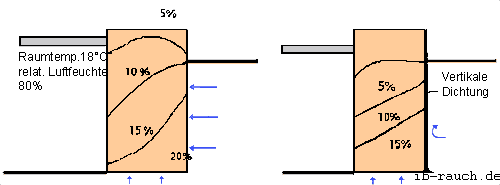

Bild 5 Außenwandbereich-Kellermauerwerk Feuchteverteilung mit und ohne Vertikaldichtung, /8/

Feuchtigkeitsverlauf in einer feuchten Kellerwand

Bild 6 Außenwand im Sommerzustand
1 Wärmestrom verläuft nach innen, 2 Wasserdampf diffundiert (in der Regel) nach innen, da pe > pi , 3 kapillarer Wassertransport zur erwärmten Außenwand. (/1/ S. 102)

Außenwand mit sommerlichen Zustand

8. Austrocknung

Bei äußeren Wandkonstruktionen wirken im Zusammenspiel drei Transportkomponenten

Bei ordnungsgemäß ausgeführten Konstruktionen wird weniger Feuchtigkeit zugeführt, als es desorbieren kann. Wenn das Mauerwerk mehr Feuchtigkeit aufnimmt, als es in der günstigen Jahreszeit abgeben kann, so wird sich dieses von Jahr zu Jahr mit Feuchtigkeit immer mehr anreichern.
Analog trifft dies auch für Kellermauerwerk zu, welches von außen durch Spritz-, Sickerwasser und Wasser führende Schichten oder bei Wasserleitungsschäden, Überflutungen o. ä., belastet wird.

Bei jedem Mauerwerk gibt es einen Gleichgewichtszustand für die Durchfeuchtungshöhe - je nach kapillarer Leistungsfähigkeit (maximale, Sauggeschwindigkeit) (/6/ S. 13), der Kondensation und Verdunstung.
Bei Verdunstung trocknet die äußere Wandschicht im Übergangsbereich ab, sodass sich die Durchfeuchtung im Wandquerschnitt nach außen (Innenwandfläche) verringert (vergleiche Bild 5). Bei Verstärkung der Verdunstung liefert der Wandkern die Feuchtigkeit nach. Bei weiterer Trocknung verlagert sich dieser Feuchtehorizont (und Verdunstungsgrenze) in das Mauerwerk. Das Wandmaterial kann nicht mehr schnell genug Feuchtigkeit nach liefern, sodass die äußere Wandoberfläche abtrocknet. Die weitere Feuchtigkeit wird durch Dampfdiffusion abgegeben. (/3/ S.13)

Vertikalabdichtung und Horizontalabdichtungen unterliegen einem Alterungsprozess und müssen nach entsprechender Standzeit erneuert werden. Diese Dichtungen verhindern das Eindringen von Feuchtigkeit aus dem Boden. Bei älteren Gebäuden wurden keine Dichtungen angelegt. Bereits sehr feuchte Bauteile können kaum oder nur sehr langsam abtrocknen. Im Bild 5 ist der Feuchteverlauf eines nassen Kellermauerwerkes dargestellt. Befindet sich an der äußeren Wandseite eine Vertikaldichtung, so kann die Mauerfeuchtigkeit nur nach innen entweichen.

Geregelte Lüftung
Im Abschnitt Kondensate sowie im Bild 1 wird eine Grundvoraussetzung dargestellt. Die Luftfeuchtigkeit ist zu minimieren. Dies erfolgt durch eine geregelte Lüftung. Der Vergleich der absoluten Wassermengen in der Luft ist erforderlich, dies erfolgt über die Bestimmung der Temperatur und der relativen Luftfeuchte. Bei normal genutzten Räumen in der Wohnung reicht eine normale Lüftung mit einer zweckmäßigen Lüftungsrate von 0,5, besser 0,8. Bei Räumen mit einer hohen Feuchtebelastung ist die ständige Kontrolle der Temperatur und der relativen Luftfeuchte erforderlich, um eine effektive Trocknung zu erzielen.(Im Winter ist die absolute Luftfeuchte geringer als die zum Beispiel im Keller. Dadurch kann man um diese Jahreszeit den Keller trocken lüften.) Hier übernehmen sensorgesteuerte Lüftungen den hohen Kontroll- und Berechnungsaufwand. Damit wird eine ganzjährige Trocknung möglich. Bei dieser Lüftung wird auch die Enthalpie der Luft berücksichtigt, sodass möglichst wenig Wärme nach außen abgeführt wird. Im Bild 7 wird das Prinzip dargestellt.
(Ausführliche Erläuterungen sind in einem gesonderten Punkt dargestellt.) weiter

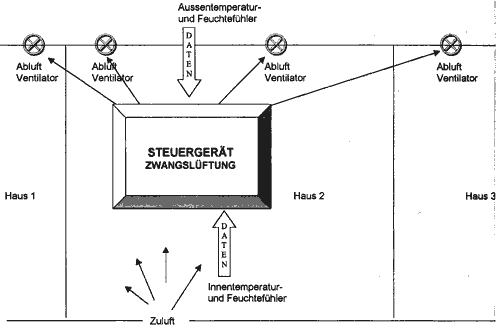

Bild 7 Geregelte Lüftung /9/

Prinzipschema einer geregelten Lüftung

Kondensattrockner
Die Aufgabe und Funktion des Kondensattrockners ist auf die Reduzierung der Feuchtigkeit der Bauwerksteile ausgerichtet. Das sind Feuchtigkeiten, die zeitweise auftreten, wie Baufeuchte nach der Fertigstellung oder Wasserleitungsschäden. Dieses Verfahren führt zu einer Oberflächentrocknung. Es werden so auch Oberflächen in Hohlräumen getrocknet, wie zum Beispiel Holzbalkendecken nach einem Wasserschaden.
Wie bereits oben beschrieben trägt ein Lufttrockner durch die Reduzierung der Luftfeuchte zur Trocknung der mineralischen Baustoffe bei.

Infrarot-Nutzung
Ein weiteres Verfahren beruht auf der Nutzung der Erkenntnisse aus der natürlichen Bauwerkstrocknung, in dem genau der Strahlungsbereich der Sonne nachgebildet wird. So kann an jedem Bauteil anlog der sommerliche Zustand an der Außenwand (siehe Bild 6) hergestellt werden. Die Wandoberfläche wird mit einer geregelten Wärmeenergie je Baustoff zwischen 30 bis etwa 60 ºC durch Flächenheizungen (Infrarot) erwärmt. Bei sehr feuchten Bauteilen über dem kritischen Feuchtegehalt erfolgt anfänglich ein kapillarer Wassertransport zur erwärmten Wandfläche. Es wirkt der Kapillarsog. Im Bild 1 liegt dieser Bereich etwa zwischen 80-100 % relative Luftfeuchte. Bei entsprechender geringer Temperatur kann dieser Zustand länger eingehalten werden, sodass die Feuchtigkeit im Kern bereits optimal reduziert wird, bevor die Feuchtigkeit über die langsamere Wasserdampfdiffusion entweicht. Die austretende Wandfeuchtigkeit wird an die Raumluft abgegeben. Eine entsprechende Ablüftung muss erfolgen. Jeder Transport in flüssiger Phase ist quantitativ um ein Vielfaches den Feuchtetransport in dampfförmiger Form überlegen.
Die Intensität der Austrocknung wird dabei entscheidend von der Spezifik des Wandbaustoffes bestimmt. Eine Konstruktion mit seinem gut ausgebauten Kapillarsystem, wie zum Beispiel Ziegel und Gips, verhält sich in dieser Hinsicht wesentlich günstiger als eine Wand mit geschlossenzelliger Struktur mit wenigen Kapillaren zwischen den Zellen (Gasbeton) oder Strukturen mit kleinen Poren und Kapillaren (Schwerbeton, Blähtonbeton). Bei diesen Baustoffen erfolgt eine Trocknung überwiegend über die Diffusion.
Diese Flächenstrahler von ca. 1,0 m x 1,0 m mit ca. 0,8 KW Leistung erzeugen eine Infrarot Flächentemperatur und können direkt an 230 V angeschlossen werden (siehe Bild 8). Sie können sehr einfach eingesetzt und bedient werden. Ist das betreffende Mauerwerk abgetrocknet, so kann der Strahler versetzt werden. Eine gesonderte fachliche Unterweisung und Aufsicht ist nicht erforderlich. Es handelt sich hier um ein sehr preiswertes und materialschonendes Verfahren. (Wesentlich weniger als 1 m2 unzweckmäßige Bohrlochinjektage.)

Bild 8: Einsatz der Strahlenheizkörper an einer nassen Außenwand /10/

Einsatz der Strahlenheizkörper an einer nassen Außenwand

In Einzelfällen ist eine vollständige Beseitigung der Feuchtigkeit nur durch einen erheblichen Kostenaufwand möglich. Das Gleiche gilt auch für denkmalgeschützte Bereiche, wo bauwerkszerstörende Verfahren möglichst nicht angewendet werden sollen. Dieses Verfahren ist kostengünstige Lösung. Positive Trocknungserfahrungen bei Gebäuden mit Hochwasserschäden liegen vor.
(Die Funktionsweise und die Anwendungsmöglichkeiten des Infrarotverfahrens werden in einem gesonderten Punkt behandelt.)

Mit einer elektrischen Infrarotheizung können sie schnell sowohl an kühlen Sommertagen das Wohnzimmer heizen, ohne die Heizanlage im Keller anzuschalten. Sie können aber auch feuchtes Mauerwerk nach einem Wasserschaden oder Feuchteschäden durch Kondenswasser ganz einfach trocknen. Einfach an dieser Stelle aufstellen und eine Steckdose findet sich schon.

Mikrowellenprinzip
Das Mikrowellentrocknungsverfahren (Bild 9) ist auf eine kleinere Fläche ausgerichtet und muss durch entsprechend fachlich geschultes Personal bedient und beaufsichtigt werden. Die Wassermoleküle im betreffenden feuchten Bauteil reagieren aufgrund ihres Dipols 1) und erwärmen sich durch Molekülreibung. Infolge dessen findet eine erhöhte Wasserdampfdiffusion statt. Die Trocknung erfolgt nicht nur an der Oberfläche, sondern auch im Kernbereich des Bauteils statt. Dabei spielt die Mauerstärke und die Geometrie keine Rolle. /10/
1)Genauere Erklärung unter den ArtikelWassers als Baustoff im Bauwesen.

Bild 9 Funktionsprinzip der Mikrowellentrocknung /11/

Funktionsprinzip der Mikrowellentrocknung

Laut der o. g. Aussage erfolgt die Trocknung über die Diffusion. Zu der weit günstigeren anfänglichen Trocknung über den kapillaren Wassertransport wird hier nichts ausgesagt. Diese erfolgt über den Kapillarsog. Durch die lokale Wärme geht das Wasser in einen gasförmigen Zustand über. Der damit auftretende Druck weicht von den normal vorliegenden Wasserdampfdrücken in einer Wand ab. Es könnten lokale Schädigungen in der Materialstruktur auftreten. An den angrenzenden kühleren Bauteilabschnitten kondensiert das Wasser wieder. Das Kernkondensat wird verlagert. Für lokale und schlecht zugängliche Bereiche sicherlich ein geeignetes Verfahren. Bei geschlossenzelligen Strukturen mit wenigen Kapillaren zwischen den Zellen (Gasbeton) und Baustoffen mit kleinen Poren und Kapillaren, wie zum Beispiel Schwerbeton, dürften zufriedenstellende Werte erreicht werden, da gegenüber den anderen Verfahren die Kernfeuchtigkeit reduziert wird. Der Einsatz zur Bekämpfung von holzzerstörenden Pilzen und Insekten ist aus wirtschaftlichen Gründen nur auf kleine Bereiche anwendbar. Durch die Erwärmung wird auch gleichzeitig das Eiweiß in den Larven und Pilzen bei einer Temperatur bei ca. 60ºC zerstört. Man kann damit zum Beispiel den Echten Hausschwamm im Mauerwerk ohne chemische Bekämpfungsmittel bekämpfen.

p>

Allerdings sind laut DIN 68800 (Bekämpfender Holzschutz) Teil 4 Pkt. 4.1. zur Bekämpfung eines Pilzbefalls ausschließlich chemische Schutzmittel zu verwenden. Im dazugehörigen Kommentar (/12/ S. 78) wird die Anwendung auf lokale Bereiche erwähnt, wobei deren Wirksamkeit zum Zeitpunkt der Ausführung nachzuweisen und zu dokumentiert ist.
Die gegenwärtige Entwicklung erfolgt in Richtung Einsatz von Messfühlern zur Kontrolle der Temperaturabläufe in den Baukörpern durch Messfühler.

Trocknung mittels elektrisch betriebener Heizstäbe
Der Einsatz der temperaturgeregelten Heizstabtechnologie kommt zur Austrocknung des Mauerwerkes im Rahmen von Bohrlochinjektionen speziell im Parafinheißverfahren zum Einsatz. Damit kann eine großflächige technische Trocknung des Mauerwerks ausgeführt werden. In das Mauerwerk werden Bohrungen angelegt, in diese werden die Spezialheizstäbe eingebracht und mit Temperaturregler und spezieller Temperaturmessfühler gesteuert.
Diese Technologie fand Anwendung zur Mauerwerkstrocknung (Löschwassers) nach dem Brand der Herzogin Anna Amalia Bibliothek in Weimar.

Früher wurden Kellerräume als Lager oder Abstellflächen genutzt. Heute werden oft diese Räume als Fitnessräume und Wellnessoase herrichten. Es werden Sportgeräte, eine kleine Sauna oder Whirlpool aufgestellt. Bei der Nutzung dieser Kellerräume muss man besonders die Feuchtigkeitsbildung beachten. Einmal die Kondensatfeuchtigkeit, welches durch die Konstruktion bedingt entsteht, den Wasserdampf der Duschen oder vom Whirlpool und die die Feuchtigkeit vom menschlichen Körper bei den sportlichen Übungen.
Neben der regelmäßigen und ausreichenden Durchlüftung müssen alle Wandoberflächen annähern gleich warm sein. Das Problem wird im Artikel "Die Ursachen einer feuchten Kellerwohnung mit Schimmmelpilze" beschrieben. Gerade in feuchtwarmen Räumen bilden sich schnell Schimmelpilze. Einmal möchte man im Wellnessbereich etwas für die Gesundheit machen und andererseits wird man verstärkt durch Schimmel belastet. Dampfdichte Flächen, wie Fliesen oder bestimmte Farben verhindern die Dampfdiffusion ins Mauerwerk. Die diffusionsoffenen Flächen regulieren die Raumfeuchte. Sie nehmen kurzfristig Wasserdampf auf und geben diesen an die Raumluft wieder ab. Allerdings sind die Wand- und Bodenflächen, welche durch Spritzwasser ausgesetzt werden, mit Fliesen zu schützen. So wird eine Durchfeuchtung des Mauerwerkes verhindert. Ist die Luftfeuchte dauerhaft hoch, so sorgen Abluftventilatoren oder ein Luftentfeuchter für eine Reduzierung der Luftfeuchte.

Begrifferläuterung

Kapillare Ein Kapillarraum ist ein mikroskopischer Hohlraum, dessen kleinste Abmessungen kleiner als 1 mm groß ist. In den Kapillaren wirken Kapillarwandkräfte, die mit abnehmendem Krümmungsradius größer werden. Enge Kapillare saugen aus den Weiten die Feuchtigkeit. Die Zugkraft im ausgelasteten Meniskus einer Kapillare ist dem Durchmesser der Kapillare im umgekehrten Verhältnis proportional. /4, 5, 9/

Kondensation und relative Feuchte Unter Kondensation versteht man die Abscheidung von Wasserdampf aus der Umgebungsluft. Luft ist in der Lage, bei jeder Temperatur Feuchtigkeit aufzunehmen. Den Feuchtigkeitsgehalt gibt man mit der jeweiligen Temperatur als relative Luftfeuchtigkeit an. Die Aufnahmekapazität ist für Luft in Abhängigkeit von der Temperatur begrenzt. Wird dieser Begrenzungspunkt erreicht (Sättigungsfeuchte), scheidet sich Wasserdampf als flüssiges Wasser ab (Kondensation). Das Verhältnis vom Feuchtigkeitsgehalt der Luft zu Sättigungsfeuchte nennt man relative Luftfeuchtigkeit (rel. F). (/4/ S.205)

Beispielsweise beträgt bei 20 ºC die maximale Wasserdampfkonzentration in 1 m3 Luft 17,29 g. Dieser Wert entspricht 100% relativer Luftfeuchtigkeit. Wird die Luftfeuchtigkeit durch weitere Wasserdampfzufuhr erhöht, scheidet sich der Wasserdampf, der nicht mehr von der Luft aufgenommen werden kann, ab. Wird der Wasserdampfgehalt bei der gleichen Temperatur halbiert, spricht man von einer relativen Luftfeuchtigkeit von 50§.

Kapillarkondensation
Die Kondensation von Wasserdampf auf der Oberfläche poröser Natursteine kann das Verwitterungsverhalten erheblich beeinflussen. In sehr feinen Kapillaren, das heißt, Kapillaren mit einem Durchmesser von ca. 10-3 bis 10 -7 m, kann bereits vor dem Erreichen des Sättigungsdampfdruckes Wasserdampf als Wasser abgeschieden werden. Man spricht in diesem Fall von der Kapillarkondensation. Welche Rolle die Kapillarkondensation in porösem Naturstein spielt beziehungsweise wie weit Kapillarkondensation zu Schädigungen beiträgt, ist bislang noch kaum erforscht. (/4/ S. 205)

Hygroskopizität
Kapillar aufsteigende Mauerfeuchte kann schädliche Mauersalze nach oben transportieren und diese zum Ausblühen auf der Oberfläche des Natursteins bringen. Eine Reihe von Salzen hat das Bemühen, Wasser aus der Umgebungsluft zu binden und selbst dabei in Lösung zu gehen. Diese Verhaltensweise nennt man Hygroskopizität. Die dadurch bedingte Wasseraufnahme des Natursteins führt zur Erhöhung der sogenannten Gleichgewichtsfeuchte. (/4/ S.205)

Sorption (Wasserdampfaufnahme)
Poröse Körper nehmen in Abhängigkeit von ihren physikalischen und chemischen Eigenschaften Feuchtigkeit in Form von Wasserdampf aus der sie umgebenden Luft auf.

21.03.2007

Literatur

/1/ Eichler, Arndt: Bautechnischer Wärme- und Feuchteschutz 1989, S.92 -102 , Bauverlag
/2/ Häupt , P., Stopp, H.; Wasserdampfdiffusion in Außenbauwerksteilen unter Berücksichtigung des kapillaren Wassertransports. Stadt- und Gebäudetechnik 34(1980)4
/3/ Arendt, Claus; Trockenlegung, Deutsche Verlagsanstalt 1983, S. 12 ff.
/4/ Reul, Horst; Handbuch Bautenschutz und Bausanierung 4.Aufl. 2000, Rudolf Müller Verlag S. 204-205
/5/ Sander, Martin, Schloenbach, Renate; Schäden an Außenmauerwerk aus Naturstein in Günter Zimmermann, Schadenfreies Bauen Bd. 11, IBR-Verlag , 1995, S.55
/6/ Arendt, Claus; Seele, Jörg; Feuchte und Salze in Gebäude, Verlagsanstalt Alexander Koch; 2000, S. 12-16, 51
/7/ Arendt, Horst; Wärme- und Feuchteschutz in der Praxis, Verlag für Bauwesen Berlin 1996, S.21-22, 31-36
/8/ Vortag bei quick-mix, Prof. Dr. Hoffmann, HTKW Leipzig, 7.3.1996
/9/ Firmenschrift von DRYREC GmbH München-Leipzig, Schulze-Delitzsch-Str. 37, 04315 Leipzig
/10/ Firmenschrift von CANDOR GmbH Leipzig, Maximilianallee 25, 04129 Leipzig
/11/ Firmenschrift MTB Microwellen Trocknungsgeräte GmbH, Am Kanal. Geb. 25 D-15749 Mittenwalde
/12/ DGFH Beut-Kommentare Holzschutz, baulich-chemisch-bekämpfend, Erläuterung zur DIN 68800 Teil 2, 3 und 4, 1998, Beuth-Verlag GmbH
/13/ Keppeler, Stephan; Schadensgeschwister: Feuer und Wasser, Bauen im Bestand B+B 7/06, S. 46f
